射頻環形器的工作原理和重要指標是什么？
射頻環形器是一種非互易的多端口無源器件，在現代無線通信、雷達及測試系統中扮演著不可或缺的角色。其核心功能在于能夠控制射頻信號的傳播方向，使信號僅在端口間按預設順序（通常為順時針或逆時針）單向環行，從而實現信號的高效隔離與路由。
工作原理：
射頻環形器的非互易特性主要源于其內部鐵氧體材料在施加直流偏置磁場后產生的各向異性，實現信號定向傳輸。當射頻信號從端口1輸入時，在磁場與材料相互作用的共同影響下，信號能量不會平均分配至所有端口，而是會幾乎無損耗地耦合到端口2（稱為“導通”方向）。與此同時，從端口2反射回來的信號則會被引導至端口3，而非返回端口1。這種“端口1→端口2→端口3→端口1”的固定環行路徑是其得名的由來。反向傳輸則會被大幅抑制。

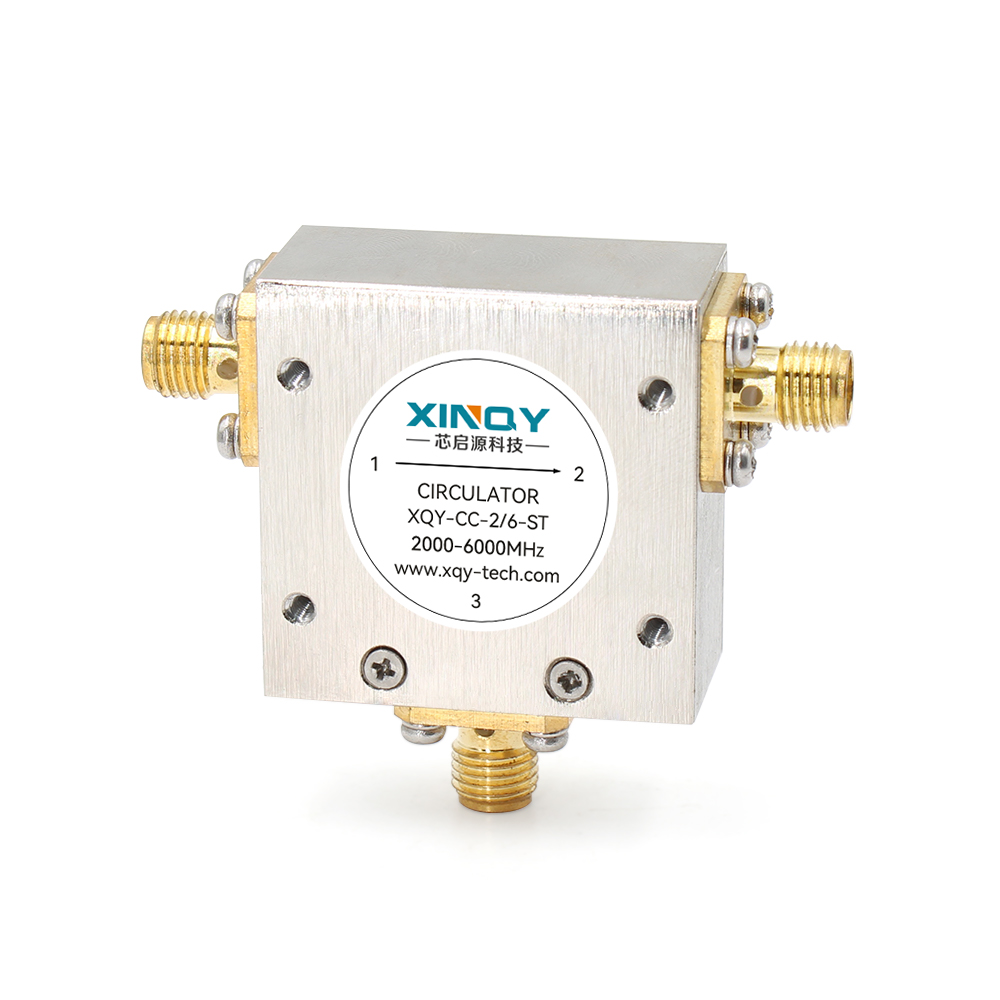

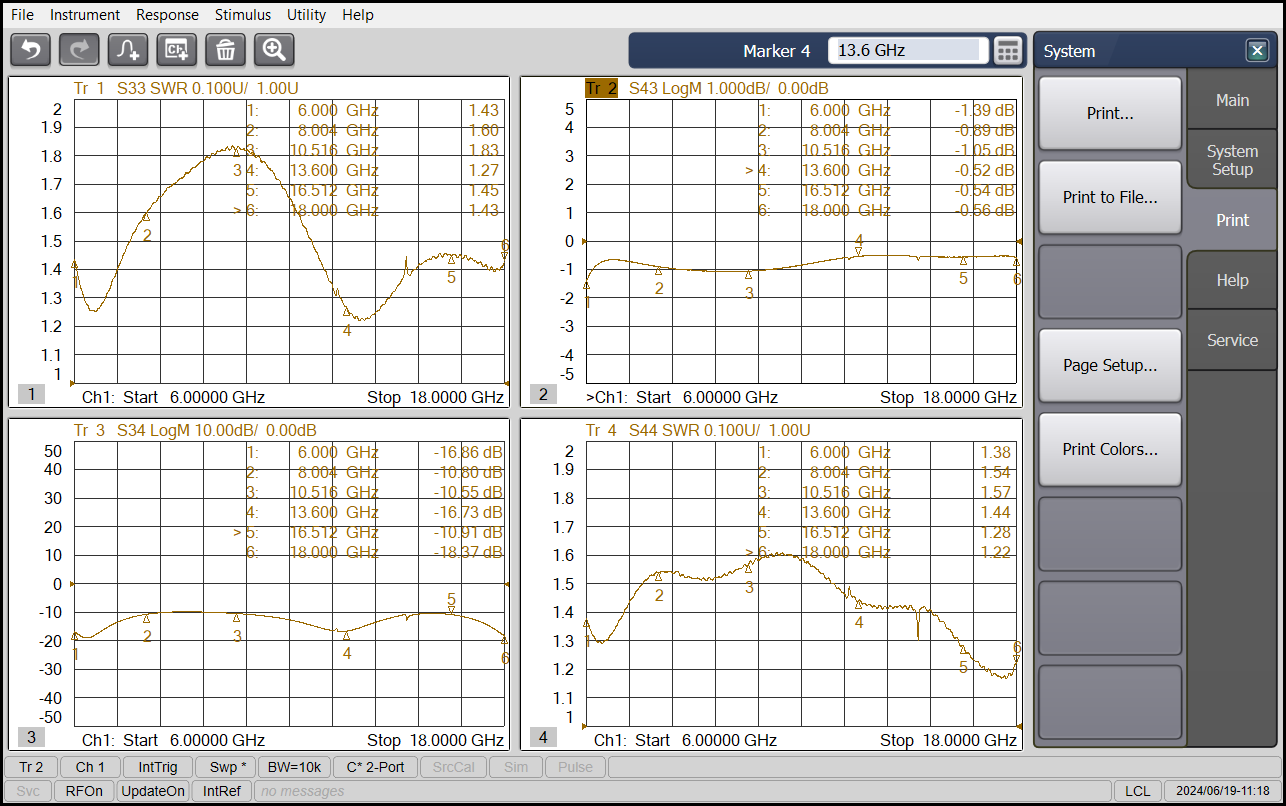

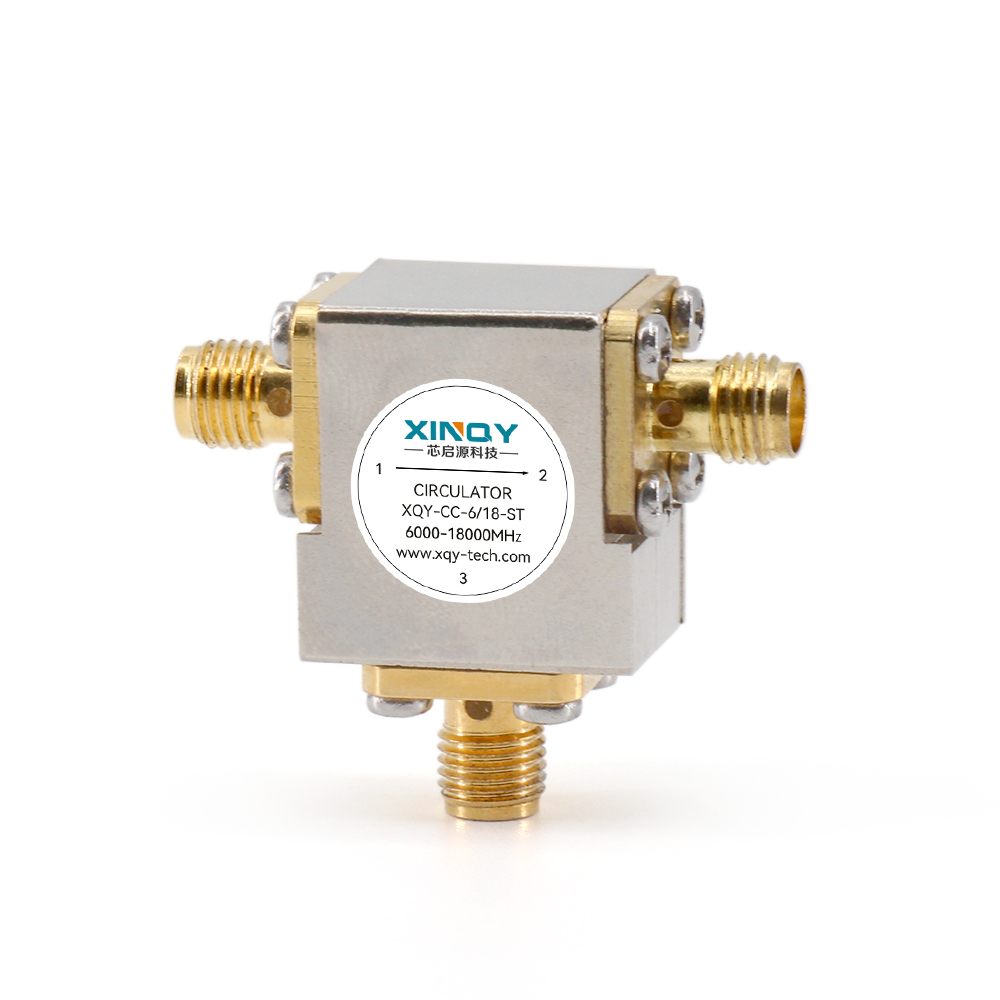

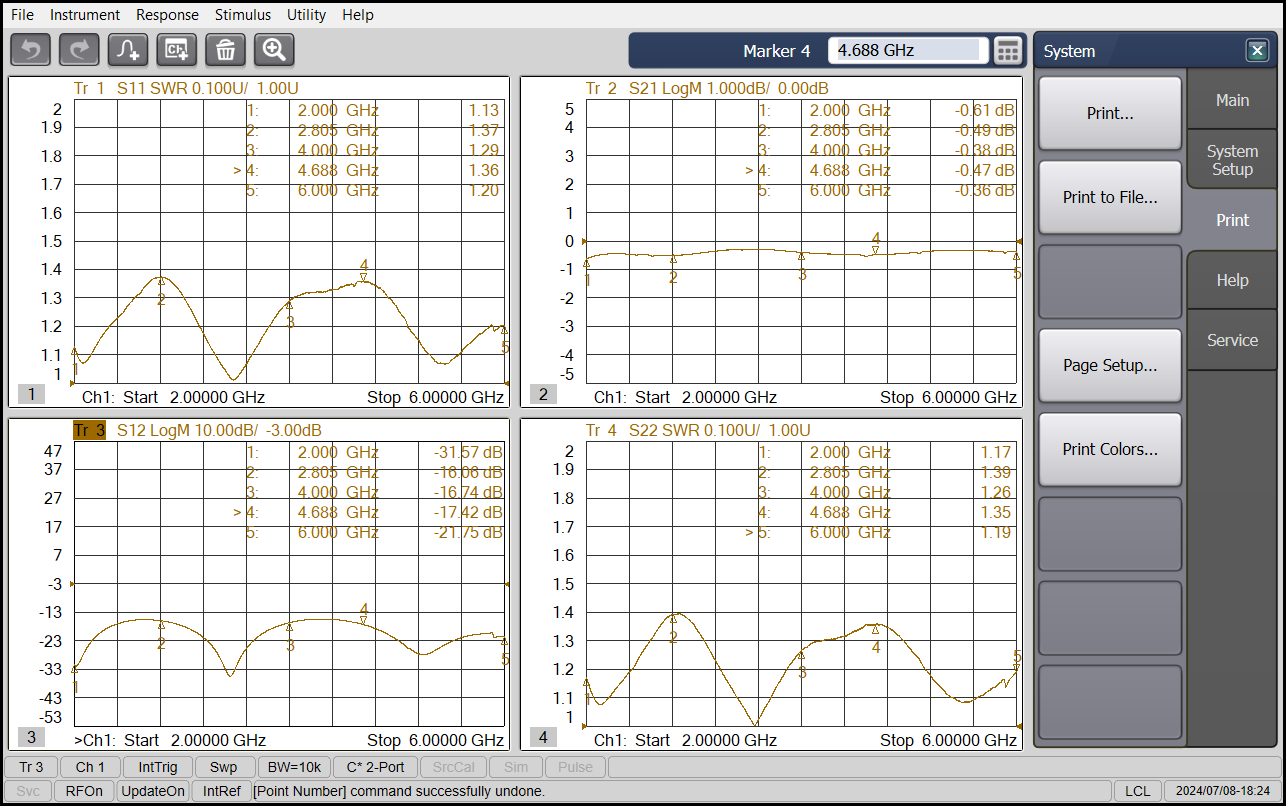

關鍵性能指標：
1、插入損耗：信號在傳輸路徑中的能量損耗。典型值 0.5dB 。
2、隔離度：信號在非導通方向上的抑制能力，是衡量其單向性能的核心指標。典型值20 dB。
3、工作帶寬：需與應用系統的射頻頻段匹配，覆蓋從幾百 MHz 到幾十 GHz 的不同需求場景。
常見應用場景：
1、發射/接收保護：這是環形器最常見的應用。在雷達或通信系統中，將其置于功率放大器和天線之間。發射信號從端口1（接功放）流向端口2（接天線），當天線發生故障或斷開從而產生較大反射信號時，反射信號從端口2被引導至端口3(接吸收負載)，使反射能量都被負載吸收，從而有效防止高功率反射信號損壞放大器。
2、反射型放大器：環形器可以與負微分電阻器件(如隧道二極管、耿氏二極管)構成反射型放大器。端口1作為輸入，端口2接負微分電阻器件，端口3作為輸出。入射信號在端口2被負微分電阻器件反射后，其幅值得到放大并被環形器引導至端口3輸出，實現信號增益。
射頻環形器憑借其卓越的非互易性和單向傳輸特性，為各類高頻電子系統的高效、可靠運行提供了重要支撐，是現代通信、航空航天、電子測量等領域不可或缺的關鍵器件。隨著5G/6G、相控陣雷達及衛星通信技術的飛速發展，對環形器在更寬頻帶、更小尺寸、更高功率容量方面的要求也在不斷提升，持續推動著這一關鍵技術的創新與演進。
