偏置器與隔直器的區別是什么
一、定義與基本功能對比
射頻偏置器是一種三端口無源元件，其名稱中的"T"指的是其T型結構，包含一個射頻輸入/輸出端口、一個直流電源注入端口和一個組合端口。其主要功能是在不影響主射頻信號傳輸的前提下，為射頻電路中的有源元件(如放大器、混頻器等)提供必要的直流偏置電壓或電流。這種設計使得工程師可以在同一射頻傳輸線路上同時傳輸射頻信號和直流偏置，避免了額外布線的復雜性。

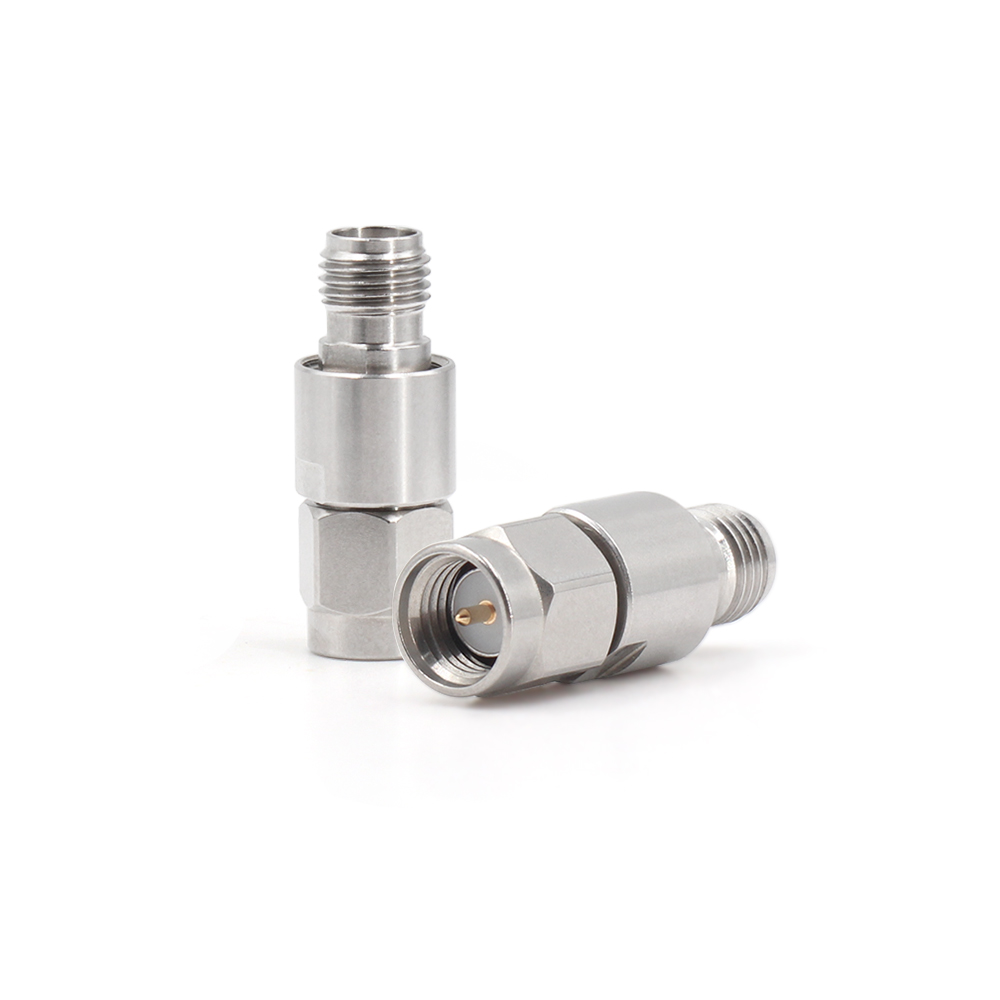

隔直器則是一種同軸適配器，本質上是一個低截止頻率的高通濾波器。隔直器的主要功能是阻斷直流分量和低頻信號，同時允許射頻信號通過。它通常用于保護對直流敏感的射頻元件免受損壞，或在測試測量過程中隔離和阻斷低頻分量，提高系統信噪比和動態范圍。隔直器還可用于抑制信號源的調制泄漏和消除接地回路。
二、結構組成與工作原理差異
射頻偏置器采用三端口設計，包含一個電感和一個電容的組合電路。電感用于阻斷射頻信號進入直流電源端口，而電容則用于阻斷直流分量進入射頻信號端口。這種設計使得直流電源可以安全地注入到射頻傳輸線路中，而不會對射頻信號造成干擾。
典型的射頻偏置器內部結構包括：一個串聯在射頻路徑中的電容(用于阻斷直流)，一個并聯在直流路徑中的電感(用于阻斷射頻)，以及一個組合端口，允許射頻信號和直流偏置同時通過。這種結構使得射頻偏置器能夠在高頻范圍內保持低插入損耗，同時提供穩定的直流偏置。
隔直器則采用雙端口設計，主要由電容或電容與電阻的組合構成。隔直器的工作原理基于高通濾波器，通過串聯電容實現直流分量的阻斷，同時允許射頻信號通過。在某些情況下，隔直器還包括一個電阻，用于防止在高阻抗負載條件下電容電壓累積導致工作異常。
隔直器根據電容位置可分為三種類型：內隔直器(電容與同軸電纜內導體串聯)、外隔直器(電容與同軸電纜屏蔽導體串聯)和內外隔直器(電容同時與內導體和外導體串聯) 。不同類型適用于不同的電路需求和工作環境。
在工作原理上，射頻偏置器通過電感和電容的組合實現雙向隔離：電感允許直流通過但阻斷射頻，電容允許射頻通過但阻斷直流。而隔直器則通過電容的高通特性實現單向隔離，僅阻斷直流分量。這種原理差異直接決定了它們在電路中的不同應用方式。
